PRÄGELOCHUNGEN
DEFINITION PRÄGELOCHUNG
Noppenlochung, Kühlhaubenschlitz, Schlitzbrücke & Co. – Strukturbleche mit kombinierter Prägung und Lochung
Die von Moradelli geprägten Begriffe wie Noppenlochung, Kühlhaubenschlitz, Schlitzbrücke, Geflecht und Zierprägelochung beschreiben innovative Blechdesigns, bei denen Lochung und Prägung in einem Werkstück vereint werden.
Diese spezielle Verarbeitung kombiniert die funktionalen Vorteile einer Lochung – wie Luftdurchlässigkeit und Transparenz – mit der Dreidimensionalität einer Prägung, die dem Blech Struktur, Rutschfestigkeit oder ein ansprechendes Design verleiht.
Geometrische Formen & technische Eigenschaften:
Die zur Verfügung stehenden Formen entsprechen den Standards und Sonderformen beider Verfahren – Lochung und Prägung. Daraus ergeben sich vielfältige Gestaltungsmöglichkeiten für technische oder architektonische Anwendungen.

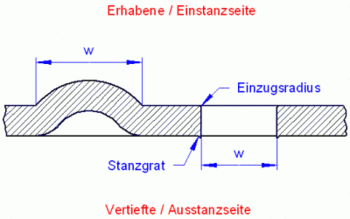

Wie bei der klassischen Lochung entsteht auch hier eine Einstanz- und Ausstanzseite, während die Prägung zusätzlich eine erhabene und eine vertiefte Seite erzeugt. In der Regel liegen die Einstanzseite und die erhabene Seite auf der gleichen Blechseite – dieser wird als „Gutseite“ bezeichnet. Die gegenüberliegende Seite zeigt entsprechend die Ausstanz- und vertiefte Fläche.
Freier Querschnitt und Luftdurchlass:
Der freie Querschnitt – also die Luftdurchlässigkeit – kann wie bei einer reinen Lochung berechnet werden. Aufgrund der typischerweise größeren Lochabstände liegt der effektive Luftdurchlass jedoch meist etwas niedriger.
